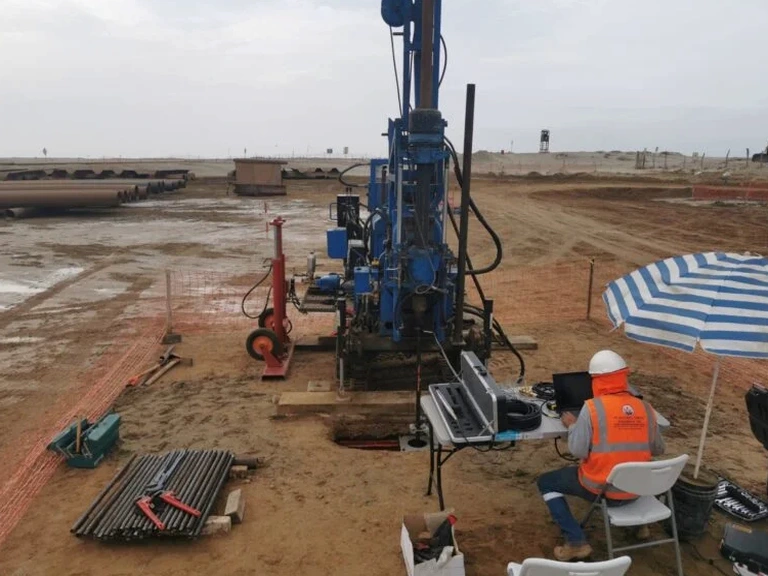

El equipo CPT que desplegamos en La Serena entra casi en silencio. El camión de empuje hidráulico se estaciona, las gatas se asientan sobre la terraza fluvial, y el cono eléctrico de 10 cm² empieza a hincarse a velocidad constante de 2 cm/s. En tiempo real, los sensores de punta y fuste transmiten datos cada centímetro. Acá no hay extracción de muestras ni golpes de martillo: es un perfil continuo de resistencia que evita las alteraciones del SPT. En suelos granulares típicos del Elqui —arenas limosas y gravas finas— el CPT discrimina estratos de 20 cm que una calicata simplemente no ve. El registro digital llega al tablet del ingeniero en obra antes de que el cono alcance los 15 metros de profundidad, y con eso ya tenemos curva de fricción, presión de poros y resistencia de punta para empezar a calcular capacidad de soporte en tiempo real. Es la herramienta más limpia para perfiles sedimentarios complejos como los que dominan el casco urbano y el borde costero de La Serena.
Un centímetro de penetración, un dato: el CPT dibuja el subsuelo de La Serena con la misma resolución que un escáner sísmico, pero con la física de contacto directo.
Descripción del proceso
Aspectos locales
La NCh433 en su versión Of1996 Mod.2012 y la NCh2369.Of2003 exigen que las estructuras en zona sísmica 3 —donde se encuentra La Serena— se diseñen con un conocimiento preciso del perfil estratigráfico para la clasificación de sitio. La ciudad está a menos de 60 km del hipocentro del terremoto de 2015 (Mw 8.3), y los suelos arenosos saturados de la terraza costera tienen condiciones de gradación que los hacen susceptibles a licuefacción. Un perfil CPT mal interpretado o una profundidad insuficiente pueden llevar a subestimar el potencial de licuefacción y a diseñar fundaciones que fallen por pérdida de capacidad portante durante un sismo mayor. El CPTu con medición de presión de poros permite detectar capas drenantes que mitigan el riesgo, pero también estratos confinados donde la presión intersticial se dispara. En el sector de Las Compañías, los depósitos fluviales presentan lentes de limo que frenan la disipación de poros; ignorar esos detalles finos es el tipo de error que se paga con asentamientos diferenciales graves después de un evento sísmico. La NCh433 exige velocidad de onda de corte para clasificar el suelo, y aunque el CPT no mide Vs directamente, las correlaciones de Robertson (2009) permiten estimarla con precisión razonable para un prediseño.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normativa técnica vigente
NCh 3402: Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing of Soils, NCh3171.Of2010: Geotecnia — Ensayo de penetración de cono eléctrico (CPT), NCh433.Of1996 Mod.2012: Diseño sísmico de edificios — Clasificación de sitio mediante perfil estratigráfico, Robertson & Cabal (2010): Soil Behaviour Type from CPT — actualización del método de clasificación, Youd & Idriss (2001): Liquefaction Resistance of Soils — correlaciones CPT para evaluación de licuefacción en arenas
Servicios adicionales
Perfil CPTu con Clasificación Sísmica de Sitio
Ejecutamos el ensayo CPTu en el punto indicado, registrando qc, fs y u2 cada centímetro. Procesamos el perfil aplicando la carta de Robertson (2010) para clasificación de suelos y estimamos la velocidad de onda de corte (Vs) mediante correlaciones aceptadas por la NCh433 para determinar la clase sísmica del terreno.
Evaluación de Licuefacción en Arenas Costeras
Para proyectos en la franja costera de La Serena, aplicamos el método de Robertson & Wride (1998) y Youd & Idriss (2001) sobre los datos CPT para calcular el factor de seguridad contra licuefacción y estimar asentamientos post-sísmicos. Incluye análisis de potencial de licuefacción por estrato y profundidad.
Capacidad Portante para Fundaciones Superficiales y Profundas
A partir del perfil CPT entregamos la capacidad de soporte última y admisible para zapatas aisladas, corridas y losas de fundación, aplicando los métodos de Schmertmann y LCPC. Para pilotes, estimamos la resistencia unitaria por fuste y punta según el método de Bustamante & Gianeselli.
Parámetros típicos
Dudas habituales
¿Cuánto cuesta un ensayo CPT en La Serena y qué incluye el precio?
El costo de un punto de CPT en La Serena oscila entre $85.000 y $129.000, dependiendo de la profundidad alcanzada y la accesibilidad del sitio. El precio incluye la movilización del camión de empuje, el ensayo propiamente tal, el procesamiento de datos en gabinete y el informe con perfil continuo, clasificación de suelos y estimación de parámetros geotécnicos. Si el proyecto requiere varios puntos, aplicamos descuento por volumen.
¿Qué diferencia hay entre el CPT y el SPT en los suelos de La Serena?
El CPT mide resistencia de punta y fricción lateral de forma continua, cada centímetro, sin alterar el suelo porque no hay extracción de muestras. El SPT, en cambio, toma muestras cada metro pero altera el suelo durante el golpeo y pierde resolución en estratos delgados. En los depósitos fluviales de La Serena, donde aparecen lentes de arena limosa de 20-30 cm, el CPT los detecta con claridad mientras que el SPT puede pasarlos por alto. Eso sí, el SPT entrega muestra física para clasificación visual y humedad, algo que el CPT no puede reemplazar.
¿Hasta qué profundidad puede llegar el CPT en los suelos de La Serena?
Con el equipo de 20 toneladas de empuje, en los depósitos fluviales y arenas costeras de La Serena alcanzamos típicamente entre 15 y 20 metros de profundidad. La limitación aparece cuando encontramos gravas gruesas o bolones de más de 5 cm, frecuentes en los abanicos aluviales del Elqui. Cuando el cono encuentra rechazo, detenemos el ensayo para proteger el equipo y recomendamos complementar con un sondaje SPT o rotación con broca tricónica.
¿El informe CPT sirve para calcular la capacidad portante de una losa de fundación?
Sí, directamente. Usamos los métodos de Schmertmann (1978) para estimar asentamientos en zapatas y losas, y el método de LCPC (Bustamante & Gianeselli) para pilotes. El perfil CPT entrega la resistencia de punta y la fricción lateral necesarias para esos cálculos. Para una losa de fundación en La Serena, el CPT permite además identificar capas compresibles que generarían asentamientos diferenciales, algo crítico en suelos con lentes de limo como los que aparecen en la terraza costera. Ver más.
