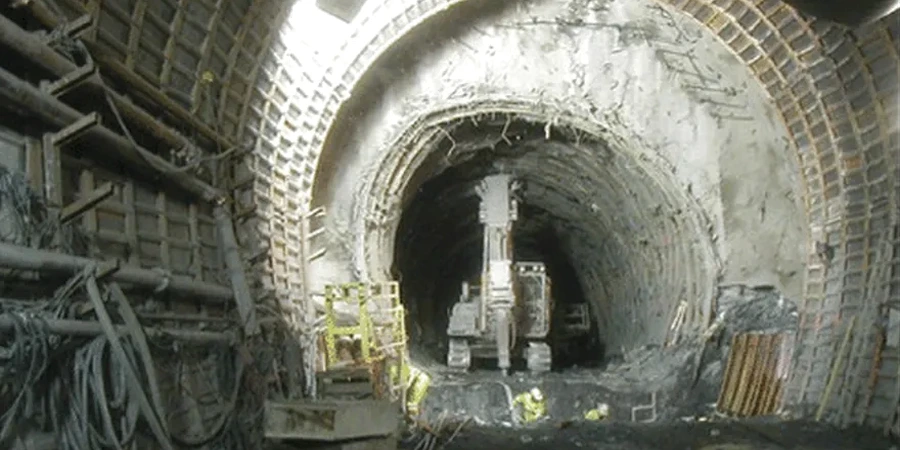

La franja costera de La Serena se asienta sobre depósitos sedimentarios cuaternarios donde las arenas finas limosas alternan con lentes de arcilla de plasticidad media, una configuración que define el comportamiento de cualquier perforación subterránea en la comuna. Con una napa freática que en sectores como el eje de Avenida del Mar puede encontrarse a menos de 3 metros de profundidad, la excavación de túneles en suelo blando exige un análisis de licuefacción que anticipe la respuesta del terreno ante un sismo de magnitud importante, considerando que la ciudad está a solo 50 km del sistema de fallas de Atacama. En nuestra experiencia, cada perfil estratigráfico local cuenta una historia distinta: desde las terrazas marinas del sector de Peñuelas hasta los rellenos aluviales del centro histórico de La Serena, la variabilidad lateral obliga a una caracterización rigurosa antes de definir el método constructivo.
El suelo blando de La Serena no perdona la improvisación: una caracterización errónea de las presiones intersticiales puede transformar un túnel somero en un problema de subsidencia urbana.
Descripción del proceso
Aspectos locales
El contraste entre la aridez de los cerros orientales y la humedad costera de La Serena crea un escenario hídrico complejo para los túneles someros: la recarga del acuífero superficial por riego de áreas verdes y jardines eleva la napa en invierno, saturando lentes de arena que en verano parecían competentes. Esta fluctuación estacional, sumada a la amenaza sísmica de una región donde el terremoto de 2015 dejó aceleraciones de 0.37g en el centro de la ciudad, vuelve indispensable el acoplamiento entre el modelo hidrogeológico y el análisis tenso-deformacional. Un túnel diseñado solo para condiciones drenadas de verano puede enfrentar empujes hidrostáticos no previstos en julio, con riesgo de sifonamiento del frente si no se ejecuta un control de presiones mediante drenaje o aire comprimido. La subsidencia diferencial en superficie se magnifica cuando el túnel atraviesa bajo calles con tráfico pesado como la Ruta 5, donde las cargas dinámicas interactúan con la zona de relajación del macizo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normativa técnica vigente
NCh 2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh 1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh 3253 - Ensayo triaxial consolidado no drenado, FHWA-NHI-05-039 - Túneles en suelos blandos, ISRM Suggested Methods - Caracterización geotécnica de macizos blandos
Servicios adicionales
Campaña de sondajes y ensayos in-situ
Ejecutamos perforaciones con obtención de muestras inalteradas tipo Shelby, combinadas con ensayos de piezocono CPTu para perfilar la presión de poros a lo largo del eje del túnel en La Serena. Incluye medición de permeabilidad in-situ con Lefranc y registro continuo de parámetros de perforación.
Modelación numérica tenso-deformacional
Construimos modelos de elementos finitos 2D y 3D calibrados con los parámetros de resistencia y deformabilidad del suelo blando serenense, simulando la secuencia de excavación, la instalación del soporte y la interacción con edificaciones vecinas bajo carga sísmica según NCh 2369.
Plan de instrumentación y control de convergencia
Diseñamos la red de hitos topográficos, extensómetros e inclinómetros para monitorear asentamientos en superficie y convergencia del túnel, estableciendo umbrales de alerta temprana ajustados a la sensibilidad de la infraestructura urbana de La Serena.
Parámetros típicos
Dudas habituales
¿Qué distingue un análisis geotécnico para túneles en suelo blando en La Serena respecto a otras ciudades?
La particularidad de La Serena es la alternancia de arenas finas y arcillas blandas en un ambiente costero con napa freática somera y alta sismicidad. Esto obliga a un análisis acoplado de flujo y deformación que contemple tanto la respuesta no drenada durante el sismo como la consolidación posterior, además de la susceptibilidad a la licuefacción de los lentes arenosos saturados presentes en la terraza litoral.
¿Qué ensayos de laboratorio son imprescindibles para caracterizar el suelo blando de un túnel?
El programa mínimo incluye ensayos triaxiales consolidados no drenados (CU) con medición de presión de poros para obtener la envolvente de resistencia efectiva, consolidación unidimensional para estimar asentamientos por descenso de napa, y granulometría con límites de Atterberg para clasificación USCS. En suelos con contenido orgánico, como algunos lentes en el sector de Las Compañías, añadimos determinación de contenido de materia orgánica por pérdida por ignición.
¿Cuál es el costo estimado de un estudio geotécnico para túneles en suelo blando en La Serena?
El rango de inversión varía entre $1.765.000 y $7.439.000, dependiendo de la longitud del túnel, la cantidad de sondajes requeridos, la profundidad de la napa freática y la complejidad de la modelación numérica necesaria para representar fielmente la estratigrafía de La Serena.
¿Qué normativas rigen el diseño sísmico de túneles en suelo blando en Chile?
El diseño sísmico se rige por la NCh 2369.Of2003 para estructuras industriales, complementada con la NCh 433.Of1996 modificada en 2012 para la demanda sísmica. Para la componente geotécnica, la NCh 1508 establece los requisitos del estudio de mecánica de suelos. A nivel internacional, se adoptan criterios de la FHWA-NHI-05-039 para túneles en suelos blandos y los lineamientos de la ITA-AITES para el diseño de revestimiento flexible en zonas sísmicas.
¿Cómo se controla el riesgo de subsidencia en superficie durante la excavación del túnel?
El control se basa en tres pilares: primero, una campaña previa de auscultación que registre la condición basal de las edificaciones; segundo, la modelación predictiva de la curva de asentamiento gaussiana calibrada con el factor de pérdida de terreno esperado para el método constructivo; y tercero, el monitoreo en tiempo real con hitos de nivelación y extensómetros que activan protocolos de refuerzo si la subsidencia supera los umbrales preestablecidos según la tipología estructural de las edificaciones afectadas en La Serena.
